德國進口壓縮空氣泡沫消防車簡介

更新日期：2021/7/12 來源于：www.022dr.com 作者：江南專汽點擊次數：

1、 概述

JDF5160GXFAP40型壓縮空氣泡沫消防車，采用德國曼恩商用車股份公司生產的TGM18.290消防車底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排駕駛室，可乘坐2+4人,該車為內藏罐結構，車身前部為器材箱,中部為水罐，水罐兩側為器材箱，后部為泵房。載液罐體為304不銹鋼，與底盤采用彈性連接，載水3000kg，泡沫液量1000kg，裝備了德國邁凱生產的MicroCAFS3000型消防車用壓縮空氣泡沫系統，額定壓縮空氣泡沫流量50L/S，可支持8支400L/min流量的CAFS泡沫槍同時作戰；沿消防樓梯往上鋪設380M水帶，支持2支400L/min流量的水槍使用CAFS同時滅火作戰，末端槍口壓力5bar。廣泛應用于地下、石油、化工、大型商場、高層住宅、重點文物、車站碼頭等。特別節省水和泡沫液，高效環保，而且不會造成二次傷害。該系統操作簡單，免維護，一鍵即可出CAFS，使用完后無需對泡沫泵進行清洗。

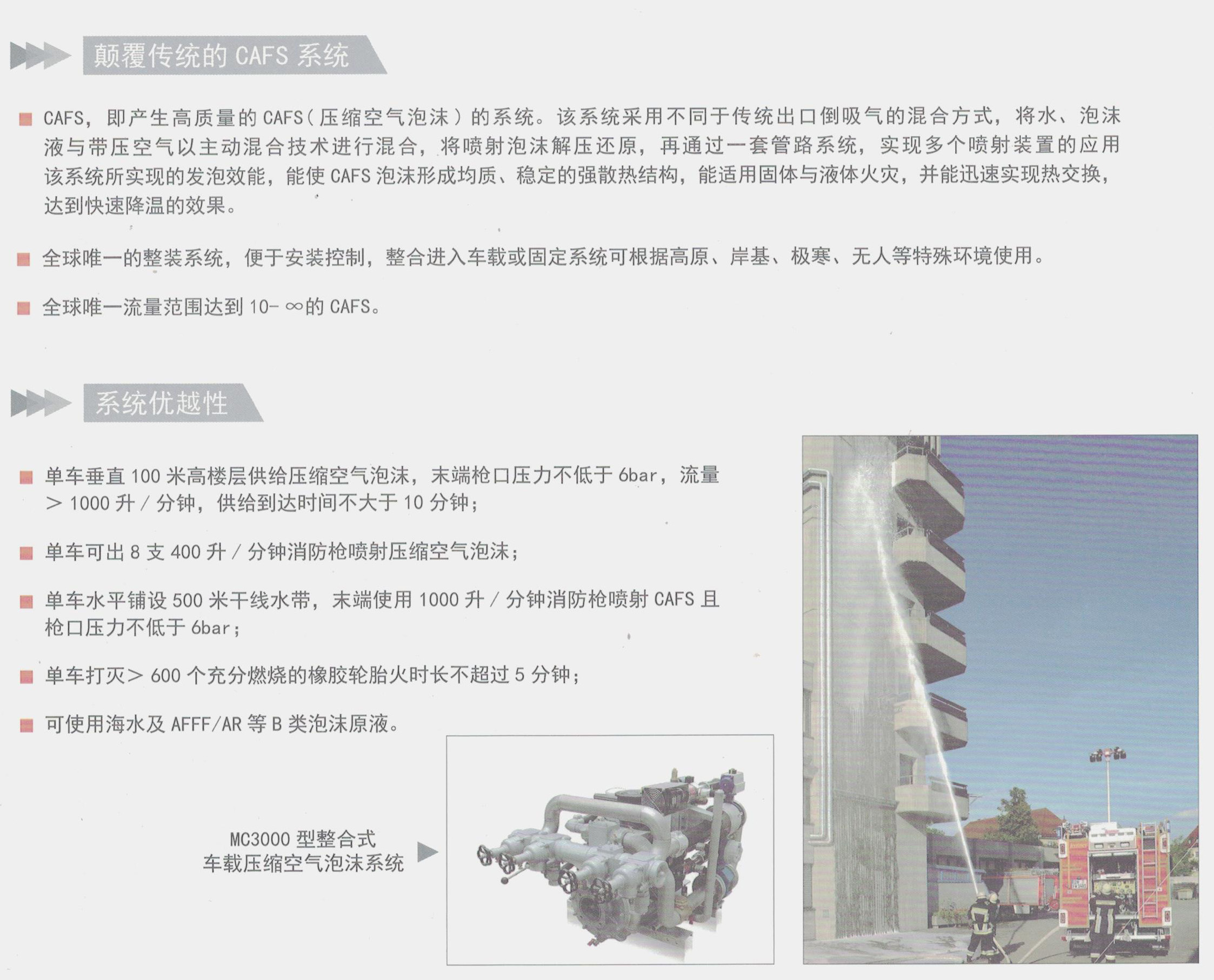

壓縮空氣泡沫消防車具備以下優越性能：

1.單車垂直100米高樓層供給壓縮空氣泡沫，末端槍口壓力不低于6bar，流量＞1000升/分鐘，供給到達時間不大于10分鐘；

2. 單車可出8支400升/分鐘消防槍噴射壓縮空氣泡沫；

4. 單車水平鋪設500米干線水帶，末端使用1000升/分鐘消防槍噴射CAFS且槍口壓力不低于6bar；

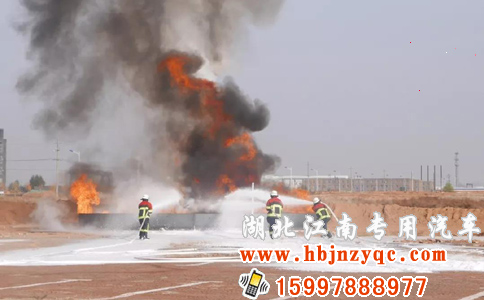

4. 單車打滅＞600個充分燃燒的橡膠輪胎火時長不超過5分鐘。

整車消防性能符合GB7956.6-2016壓縮空氣泡沫消防車標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2005第五階段限值的規定要求（國Ⅴ標準）；整車通過國家消防裝備質量監督檢驗中心檢測。

2、整車主要參數

外廓尺寸	9110×2500×3370mm
最大總質量	15580kg
載液量	載水3000kg，泡沫1000kg（可分A、B罐各500kg）
最高車速	95km/h
消防泵額定流量	50L/s 1.0MPa
比功率	213/15.8=13.4
接近角/離去角	14°/11°

3、 底盤主要參數

型號	MAN TGM18.290
制造商	德國曼恩商用車股份公司
發動機額定功率	213kw
發動機排量	6800ml
發動機排放標準	GB17691-2005國 = 5 \* ROMAN V
驅動形式	4×2
軸距	4725mm
最大允許總重	18000kg
最小轉彎半徑	≤19m
變速箱	手動
取力器	原裝變速箱取力器

4、駕乘室

結構	DK原裝雙排駕駛室
司乘人員數	6人
駕駛員位置	左置
設備	原車儀表板處設置消防操作儀表板及警燈控制盒，加裝 1、警報器； 2、取力器控制開關及指示燈； 3、附加電源開關； 4、液晶屏（含電源控制、儀表顯示以及倒車后視功能）。

5、 上裝結構及性能參數

總體布置	整車由器材箱、罐體和管路幾大部分組成，車身布置采用三分體式結構，前部為器材箱，中部為水罐，罐體兩側為器材箱，后部為泵房，罐體為平行六面體廂式容罐。器材箱采用鋁型材連接結構，表面粘貼鋁板，罐體采用304不銹鋼。

器材箱

結構	主框架結構采用優質鋁型材連接，外裝飾板采用鋁板粘接，車頂防滑，可行走，兩邊設翻轉踏板，防滑設計。

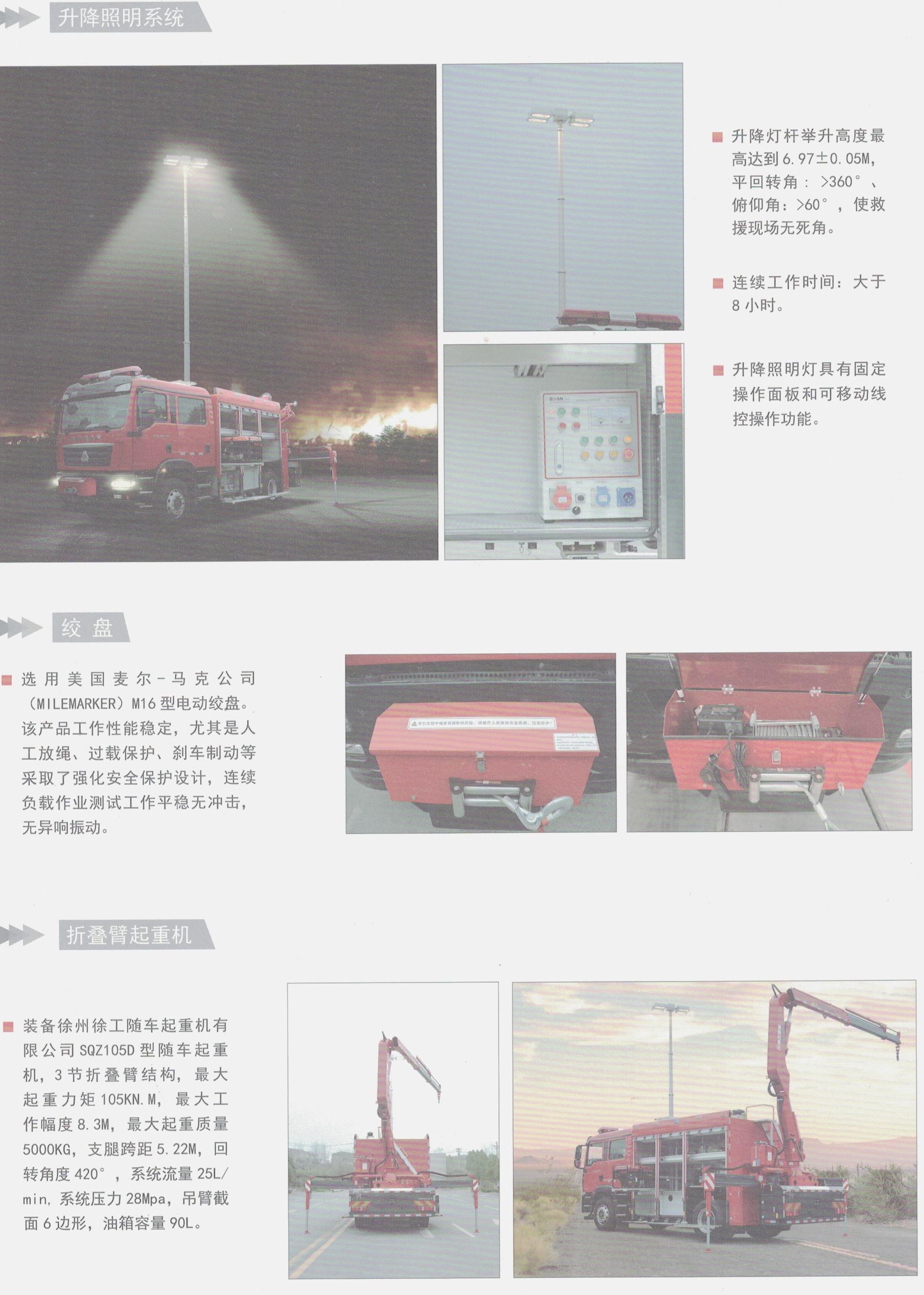

器材箱	器材箱前部為通倉，分別安裝升降照明燈、發電機等，中部為內藏式水罐，水罐兩側為器材箱，器材箱用以放置水帶等消防器材。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門，可放置小型工具。
泵房	泵房位于整車后部，兩邊設鋁合金卷簾門，后部為鋁合金有機玻璃上掀門，泵房內有照明燈，泵室兩側可放置部分常用器材。
泵房	保溫位置：安裝燃油加熱器（根據客戶地理位置進行選裝）
爬梯及上車拉手	后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過350mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

水罐

容量	3000kg
材質	304不銹鋼，厚度為4mm
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置
	溢流口：設DN65溢流口1個
	放余水口：設1個DN40水罐放余水口，配球閥
	注水口：在水罐左右兩側各接1只DN65接口
	進出水口：設1個水罐到水泵進水管，DN150閥門，可氣動、手動控制，設1個水泵至水罐充水管，DN65閥門，可氣動、手動控制

泡沫罐

容量	1000kg（可分A、B罐各500kg）
材質	304不銹鋼，厚度為4mm
罐體固定	與底盤車架彈性連接
罐體設置	人孔：設DN460人孔1個，帶有快速鎖定/開啟、自動泄壓裝置
	溢流口：設DN40溢流口1個
	放余液口：設1個DN40泡沫罐放余液口
	出泡沫口：設1個DN40泡沫罐到水泵出泡沫管

6、德國邁凱MicroCAFS3000壓縮空氣泡沫系統

1、水泵

材質	泵殼采用鑄鋁等海水級防腐金屬材質，可防海水侵蝕，過流部件采用不銹鋼、青銅或鋁合金等高抗腐蝕性材料，密封性優良，免潤滑，免維護型。
形式	安裝形式及性能
額定流量	≥3000升/分鐘
出口額定壓力	1.0MPa
真空性能	真空度≥90%，吸深在7.5 米時的引水時間小于48秒
泵吸水口	一個直徑125 毫米的吸水口( 需接外吸水管 )，吸水口滿足泵的最大出水需要，泵進口既可負壓進水，也可正壓進水。
穩壓系統	電子控制系統能自動準確地保持泵壓的穩定，使滅火系統產生的A、B 類泡沫滅火劑始終保持在最佳穩定值。
密封	免油、免維護，機械密封。

2、 泡沫泵

適用泡沫	A 類泡沫、B 類泡沫及所有類型國產泡沫原液。
壓縮空氣泡沫滅火劑流量	產生的壓縮空氣泡沫滅火劑流量≥3200升/分鐘。
全自動壓縮空氣泡沫混合室	符合ISO-7076.5標準的獨立壓縮空氣泡沫混合室，可根據用戶要求預置泡沫混合比例，可適用于0.1%-6%的A、B 類泡沫，以及其他任何類型消防泡沫液，設置1個外部吸入口。
出水管路	泵房左右兩側各設2個DN65水口，帶截止閥和捫蓋，右側接有30米長快攻電動卷盤。

3、 空氣壓縮機系統

型式	水冷式、油潤滑、螺桿式空氣壓縮機。
額定供氣流量	≥3000升/分鐘。
工作壓力	額定工作壓力8bar，最大工作壓力可達10 bar。
